作为我国工农业领域主要的耗电设备之一， 水泵被广泛应用于建筑、 城市给排水、石油化工、动力工业、火力发电、船舶工业以及冶金采矿等领域，其耗电量占全国总发电量的 20%左右。
目前，在建筑系统中，水泵与风机等输送设备的电力消耗约占我国城镇建筑运行电耗的10%以上。专家指出：在大型公共建筑供热空调电力消耗的实测中，水泵与风机的电力消耗约占60%~70%左右。目前水泵的最高效率一般能达到75%~85%，但是在运行过程中，大多数水泵的效率在30%~50%之间，比发达国家水泵运行效率要低很多，能耗浪费比较严重，运行效率有较大的提升空间。综上可见，水泵等设备的输送能耗占各供热空调系统总能耗比例较大，而且节能潜力巨大。
变频泵恒压供水是近年来应用十分广泛的一种节能方式，节能效果也十分明显。往往采用多泵并联的方式对外供水。但是，对于多台泵的运行方式，很多朋友还是不能很好的理解，这里我们来梳理一下。
一、关于泵的驱动
大多数时候，会设计三台泵并联供水，一般是两运一备。变频泵的驱动方式简单区分有两种，一对一驱动和一对多驱动。
1．一对多驱动
一对多驱动，也叫一变多定。现在的变频器中，尤其是风机水泵专用的变频器中，已经有专门用于多台泵联动的水泵控制卡，内置PID控制，只要按照厂家提供的接线图，做一些简单的设置，接入电接点压力表（或压力传感器）就可以实现恒压供水。这是一种简单省钱的方式。
另外一种一对多的方式是通过PLC控制变频器和接触器，相对于第一种方式，控制上更加灵活，选择性更大。由于PLC的价格近年来随着科技的进步逐年走低，甚至于低于变频器的扩展控制卡，而且对于变频器的选择更加广泛。所以，相比较第一种方式，应用更加广泛。
2．一对一驱动
一对多的驱动方式只是实现了水泵侧的多泵备用，但是如果驱动侧出现问题，还是会导致整个供水系统宕机。为了解决上述可能存在的缺陷，有些用户在建设时期选择了变频器加软起动的驱动方式，在变频器出现故障的时候，用软起动顶上去。但是这种方式的弊端就是不可调整，因此实际应用中已逐渐淘汰。
一台水泵一台变频器的驱动方式很好的解决了上述问题。
3．多对多驱动
多台变频器驱动多台泵，例如三拖三。有些客户为了所谓的系统安全型，选择了多对多的驱动方式，每一台变频器都能驱动任何一台泵，但是平时运行的时候还是一对一，多对多只是故障情况下的极端方式。
由于多对多增加了接触器的使用，增加了投资，也增加了故障点。一对一可以不要接触器，变频器直接连接在电动机上。二对二需要四个接触器，三对三需要九个接触器。大电流的接触器的费用也是很高的。由于这种方式增加了接触器的使用数量，给编程也带来了难度，实际应用中又很少使用到这种极端工况。因此，使用这种方式的用户也越来越少。
二、加减泵
多台泵并列供水运行，在用户的用水量变化较大的场合，简单的转速调节可能已经满足不了恒压控制需求，就需要对泵的数量进行加减。什么时候加泵，什么时候减泵，就是一个值得考虑的问题。
简单的来想象，加泵自然是一台泵升速运行至50Hz，持续一分钟，供水压力低于设定压力，增加一台泵。减泵自然是两台泵（多台泵）中的一台频率低于25Hz，停掉一台泵。这是大多数人的想当然的想法，实际生产中是不符合生产工艺的。
多台泵并联运行，要求泵的出口压力基本一致才能管道受力均衡，不至于出现管道喘振，因此，要求泵的运行频率基本一致。这就给我们带来一个问题，啥时候加泵，啥时候减泵。
三、关于水泵的知识点
我们大家都知道，水泵使用变频器会节能，但是关于水泵变频节能的具体知识点你又知道那些呢：
水泵的流量与转速成正比；
水泵的压力/扬程与转速的二次方成正比；
水泵的输出功率与转速的三次方成正比.
而水泵的转速与水泵电机的供电频率基本成正比.
因此,频率下降为一半时,输出功率变为（1/2）^3=1/8，水泵的压力和和扬程变为（1/2）^2=1/4。

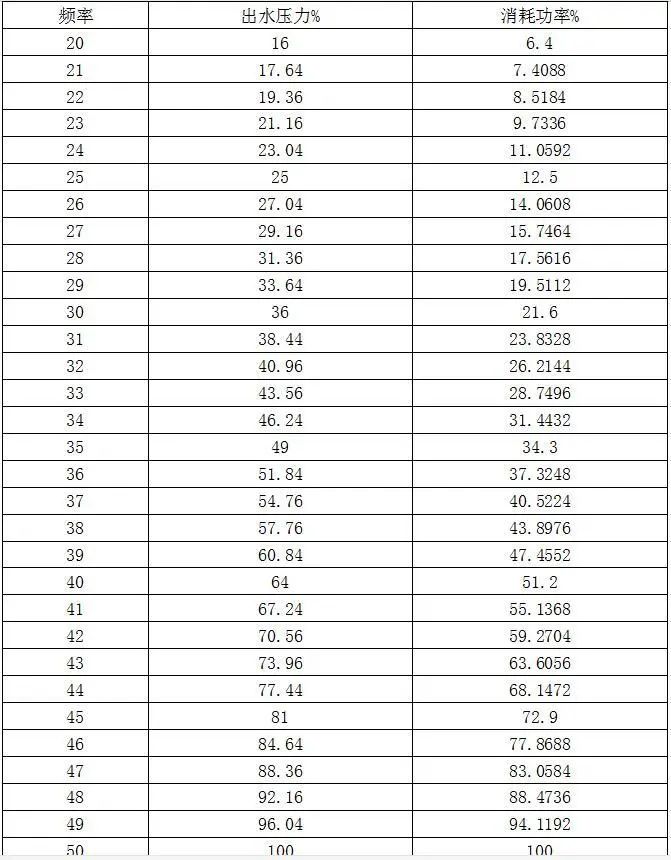

我们来做一个计算如下：
从数据中可以看出，在35Hz附近，水泵的出水压力达到额定的一半，此时的功率消耗只有33%，随着频率的继续增加，消耗的功率大于所提升的压头。从数据中我们还可以得出一个结论，水泵是不适于超频运行的，即使机械上允许，增加的能耗超过了增加的压头的提升。
四、泵的运行效率
研究发现，多台同型号水泵并联工作的特性曲线计算表明，每增加一台是水泵所增加的水量并不相同，水泵并联越多，增加的水量就越少。
以一台水泵的工作流量为100，两台水泵并联的流量为190，比单泵工作增加了90%；三台水泵并联的总流量为251，比两台泵并联增加了61；四台泵并联的总流量为284，比三泵并联增加了33；五泵并联的总流量是300，仅比四泵并联增加16。由此可见，当水泵并联台数4-5台以上时，增加的流量很小，已经没有意义了。每台水泵的工况点，随着并联水泵台数的增多，面向扬程高的一侧移动。台数过多就可能时工况点移出高效段范围。所以，水量的增加与泵的台数的增加，要通过工况分析和计算决定，不能简单理解为增加水泵就能增加供水量。
五、切换时机的选择
在较大的供水系统中， 往往单台泵不能满足系统要求， 需要多台水泵并联或串联运行，以达到流量要求。由于多级泵的发展，水泵串联在工程实际中很少应用，多台水泵并联运行应用的则较多。

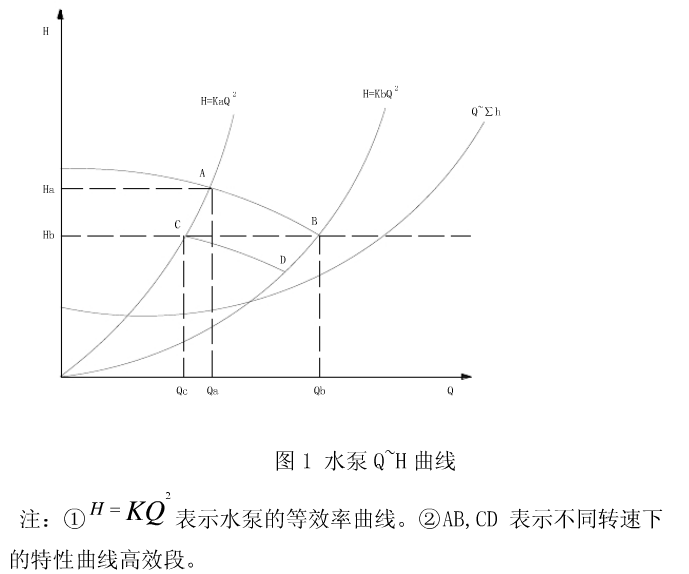

多台水泵并联运行，大部分的台数切换控制方式是这样的，以两台水泵并联运行为例：当负荷降低时，系统所需流量减少，则逐渐降低两台水泵的转速，调节系统流量，当流量减少到正好为单台水泵在额定工况下的流量时，在此转速下运行一段时间，然后关闭其中一台水泵，另一台水泵重新回到额定转速下运行。此切换方式没有考虑水泵变频在切换前后各性能参数的变化，也没考虑到切换之后水泵运行是否会更节能。对变频调速的水泵及其下限频率的确定算法，水泵的调速控制是节能的一种行之有效的方法，它可使水泵工况沿着管道特性曲线变化，尽可能的降低浪费掉的扬程，节省电能。
当两台以上水泵并联运行，需要调节流量时，目前采用“一变多定”或“全部同速变频”的方法。无论采用哪种方法，为保证变频泵的高效节能和运行安全，通常水泵的最小转速应不低于额定转速的50%，最好在70%~100%的范围内。

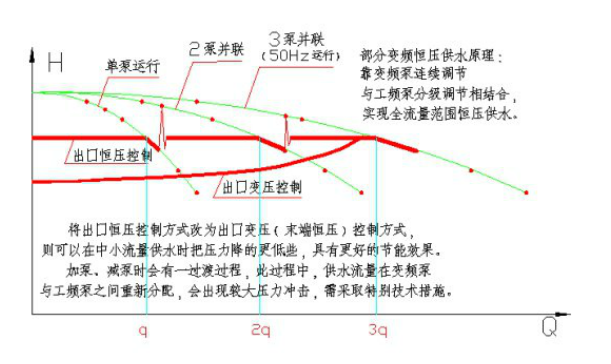

多泵并联QH图
根据上面的梳理分析，我们得出以下结论：
1、多泵并联运行对于同一套管道系统而言，有着台数的限制。基本上4-5台后增加的水量就很小了。
2、一变多定不如同速变频的调节效率高。
3、水泵的最佳工作频率段是70%~100%；50%是最低频率。
4、加泵的时机是运行泵的频率大于35Hz，持续1分钟后仍然不满足压力需求。增加一台泵，增加泵的频率与运行泵同频，接受同一个PID的控制。
5、减泵的时机是运行泵的频率低于35Hz，持续1分钟后管道压力仍然高于需要的压力，减掉一台泵。按照同等磨损原则，先投入的先退出。
